| 品牌：欢琪 | 型号：球阀 | 材质：塑料 |
| 连接形式：螺纹 | 结构形式：固定球球阀 | 公称通径：50mm |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：调节 | 类型(通道位置)：直通式 |
| 作用对象：电站 | 规格：DN25-DN250 |

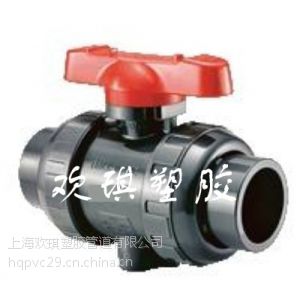

UPVC球阀重量轻,耐腐蚀性强,UPVC球阀被应用于多个领域,如一般纯水和生饮水的管路系统,UPVC球阀排水和污水管路系统,盐水和海水管路系统,酸碱和化学溶液系统等多个行业,品质得到广大用户的认可,外型结构紧凑美观,本体重量轻容易安装,耐腐蚀性强,应用范围广,材质卫生无毒,耐磨损,容易拆卸,维护简单易行。
UPVC球阀性能特点:
使用温度范围广：UPVC为55度,FRPP为70度,PPH为80度,CPVC为95℃,PVDF为140度。
具有极佳的强度和韧性。
具有优良的耐化学腐蚀性能。
UPVC球阀阻燃性能为自熄性。
低热传导性能,约为钢材的1/200。
介质中重离子含量大超纯水标准。
卫生指标符合国家卫生标准要求。
管壁平洁光滑,输送流体时具有较小的摩擦阻力和附着力。
重量轻,相当于钢管1/5,铜管的1/6。
安装方便,可采用法兰,螺纹,由令等方式连接。
优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长,详细CAD图,安装图,以及产品说明书请向我公司（上海欢琪）销售人员索取。
UPVC球阀结构分类及型号表示方法：
浮动球式结构 | 固定球式结构 | ||
直通流道结构 | L型三通流道结构 | T型三通流道结构 | 直通流道结构 |
型号编辑表示代码1 | 型号编辑表示代码4 | 型号编辑表示代码5 | 型号编辑表示代码7 |
UPVC球阀图纸尺寸：
口径 | L | L1 | h | d | D | H | T |
DN15-1/2” | 121.5 | 66.5 | 22.5 | 12.8 | 50.3 | 50.5 | 65 |
DN20-3/4” | 135 | 71 | 24.8 | 19 | 62 | 60 | 72 |
DN25-1” | 150 | 80 | 28 | 25 | 69 | 70.5 | 90 |
DN32-1-1/4” | 166 | 88 | 32 | 30 | 82 | 80 | 108 |
DN40-1-1/2” | 181 | 94 | 35 | 38 | 99 | 99 | 122 |
DN50-2” | 206 | 111 | 39 | 49 | 122 | 114.5 | 134 |
UPVC球阀是欢琪公司近年推出的环保新型的管道开关阀,他战胜了以往的老材质阀门生锈,阀体沙眼泄露,阀体腐蚀的主要弊端,是一款在各种管路都正好用控制,截断,开关的阀门。
以上的阀门尺寸编辑版权为上海欢琪塑胶管道有限公司所有,本文件内容变更时概不另行通知,本公司有最终解权。
