| 品牌：欢琪 | 型号：气动球阀 | 材质：塑料 |
| 连接形式：螺纹 | 结构形式：浮动球球阀 | 公称通径：50mm |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 用途：调节 | 类型(通道位置)：二通式 |
| 作用对象：水 | 规格：DN25-DN250 |
概述：

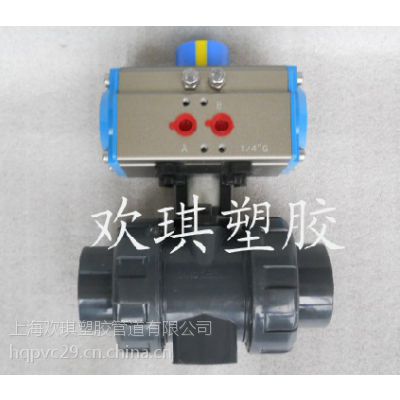

Q661F气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动UPVC球阀阀体材质卫生***、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点
1、气动UPVC球阀采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、气动UPVC球阀阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、气动UPVC球阀阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器
采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
Q661F气动UPVC球阀执行器技术参数Q661F气动UPVC球阀阀体参数
类 型双作用活塞式、弹簧复位式
公称通径DN15～100mm
气源压力双作用：2-8bar/单作用：4-8bar
公称压力PN1.0MPa
输出力矩双作用：4N·M～10560N·M
阀轴材质UPVC、CPVC、PP、PVDF、ABS
单作用：7N·M～2668N·M
阀体材质UPVC、CPVC、PP、PVDF、ABS
工作温度常温型：-20℃～80℃（丁腈橡胶O型圈）
球体材质UPVC、CPVC、PP、PVDF、ABS
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封PTFE
动作范围0～90°±5°
温 度0℃～+60℃
接口螺纹GTD40～GTD83 G1/8″
连接方式双油令、法兰
GTD110～GTD350/ATD52～240 G1/4″
适用介质食品工业、石化和与PVC相匹配的各种流体
阀位信号定位器：4～20mA/回信器：全开全关信号
特 点结构紧凑、体积小、重量轻、安装方便
